模压钕铁硼磁体
永磁材料
SKU: PM-MNM-017

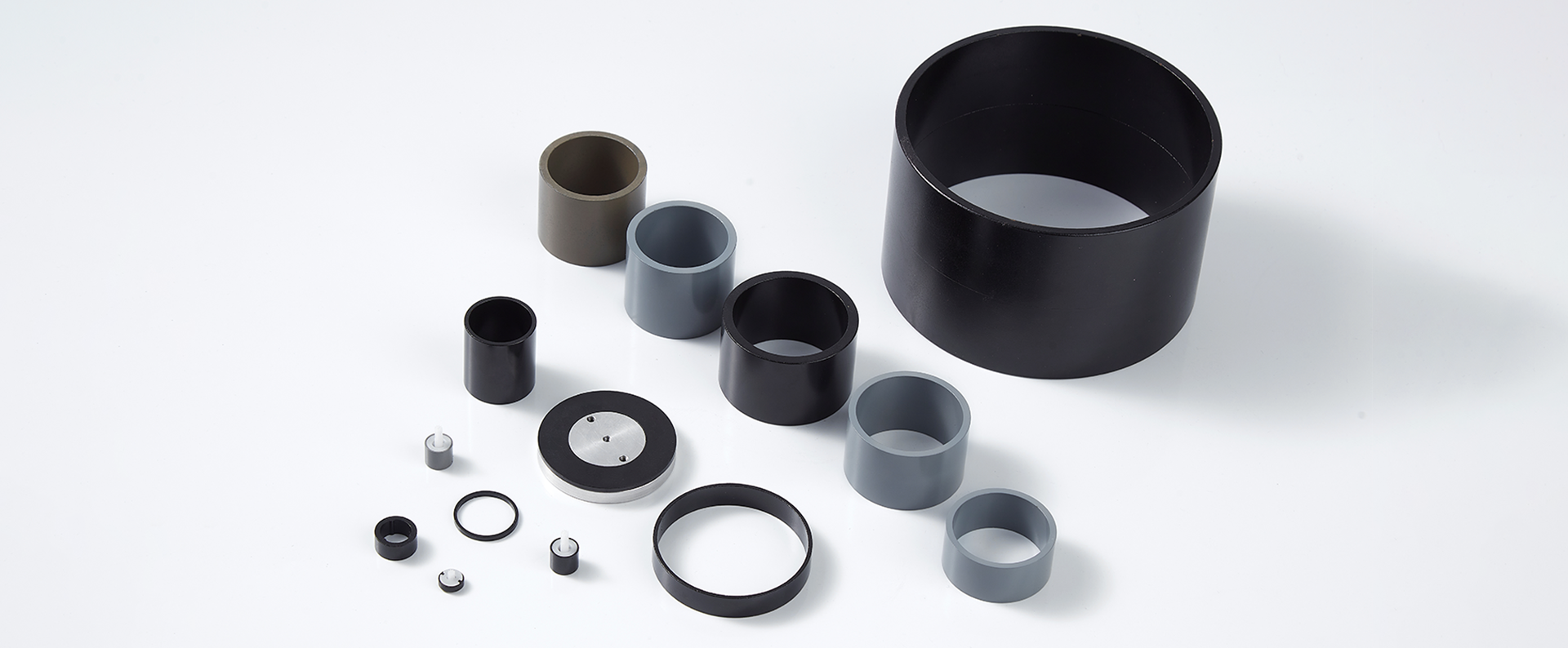

模压钕铁硼磁体

Molded NdFeB Magnet

模压钕铁硼——又称压缩成型粘结钕铁硼——是以快淬钕铁硼磁粉与粘结剂混合后高压压制成型、再经固化制成的粘结永磁体。无需烧结即可获得高磁能积,并可近净成型烧结钕铁硼难以加工或成本高昂的复杂形状。

骏材磁应用供应 GPM 系列,从 GPM-2 至 GPM-13L——13 个已公布范围值的常规牌号,另有多个已实测曲线的变体牌号——最大磁能积可达 104 kJ/m³,最高工作温度可达 180 °C。高矫顽力牌号 GPM-8H(Hcj 1040–1360 kA/m)与 GPM-8SR(800–1120 kA/m)最高工作温度 180 °C,适用于高温电机与传感器场景;GPM-10H(Hcj 720–840 kA/m)与 GPM-12H(720–800 kA/m)为 160 °C。

由于采用压制成型并固化——而非从烧结块切削——模压钕铁硼尺寸精确、无加工裂纹、批量成本低。材料耐腐蚀、温度稳定,广泛用于电子设备、汽车部件及医疗器械等领域。

产品特点

近净成型

压制成最终尺寸——无需加工、无裂纹、低损耗、批次一致性好。

(BH)max 最高 104 kJ/m³

粘结钕铁硼中磁能积最高——约为 N35 等常用烧结牌号的三分之一,换来近净成形。

高温牌号至 180 °C

GPM-8H(Hcj 1040–1360 kA/m)与 GPM-8SR(800–1120 kA/m),适用于高温场景。

复杂几何形状

薄壁、瓦片、磁环及嵌件注塑成型——烧结钕铁硼无法实现的形状。

磁性能牌号

室温典型值,源自 AIC 粘结钕铁硼性能数据表。列出 13 个 GPM 常规牌号(GPM-2 / 4 / 6 / 8 / 8L / 8H / 8SR / 10 / 10H / 12 / 12H / 12L / 13L);这些牌号及另外 12 个变体的实测曲线见退磁曲线页(下文有预览)。

牌号剩磁 Br (mT)磁感矫顽力 Hcb (kA/m)内禀矫顽力 Hcj (kA/m)最大磁能积 (BH)max (kJ/m³)最高工作温度 (°C)
GPM-2250–450160–280320–56012–32120
GPM-4400–550240–360400–64032–52120
GPM-6500–650320–400480–72048–60150
GPM-8600–680360–440640–80060–72160
GPM-8L620–700400–480640–80064–80160
GPM-8H600–660400–4801040–136064–72180
GPM-8SR620–700400–480800–112068–80180
GPM-10680–730400–480640–80076–84160
GPM-10H700–750440–520720–84080–88160
GPM-12720–770440–520720–80088–96160
GPM-12H740–800440–520720–80088–96160
GPM-12L750–800400–480480–64088–96150
GPM-13L760–830400–480480–64088–104150

可逆透磁率 μrec ≈ 1.15–1.22。剩磁温度系数:−0.10 ~ −0.24 %/°C(视牌号而定)。密度:4.8–6.4 g/cm³(视牌号而定)。饱和充磁场 ≥ 1200–2400 kA/m。● 标记额定 180 °C 的高矫顽力牌号。

实测退磁曲线

GPM-2 至 GPM-13L 共 25 个牌号的磁滞回线仪测试报告,包括上表尚未列入的变体牌号。均为单个样品实测值,非保证下限。

查看全部 25 条曲线

压缩成型工艺

从快淬磁粉到净形状充磁件——无需烧结、无加工废料。

1混料
  1. 快淬钕铁硼磁粉(MQ)
  2. 环氧 / 树脂粘结剂混炼
  3. 造粒与流动性助剂配比
  4. 可选磁场取向
2压制与固化
  1. 精密模具高压压制成型
  2. 生坯尺寸检验
  3. 热固化(150–180 °C)
  4. 密度与结合强度检测
3处理与检验
  1. 表面涂层(环氧 / 电泳 / 镍)
  2. 按设计方向脉冲充磁
  3. 100% 磁通与尺寸检测
  4. 托盘 / 编带包装

供应形态

1

磁环

外径 3–60 mm · 壁厚 ≥ 0.6 mm · 径向或轴向充磁

2

方块与瓦片

最大 50 × 50 × 25 mm · 尺寸公差紧

3

弧段

电机转子用——定制 R 与极弧角度

4

嵌件注塑件

金属 / 塑料轴芯一体成型——单件装配

5

薄壁圆柱

壁厚低至 0.6 mm——传感器与编码器

6

定制轮廓

按图纸·无需加工

典型应用

主轴与硬盘电机步进与伺服电机汽车传感器消费电子医疗器械办公自动化智能家居执行器工业仪表

需要定制模压钕铁硼磁体?

提供图纸或样品即可——工程团队将根据应用确认牌号(GPM 系列)、尺寸、充磁方式、涂层及嵌件方案,提供样品与 DFM 支持。

讨论定制需求

产品手册

模压钕铁硼(NdFeB)磁体产品手册molded-ndfeb-magnet.pdf下载 PDF

常见问题

关于磁体、定制、下单与发货的常见问题解答。

什么是模压钕铁硼磁体?
+
模压钕铁硼——又称压缩成型粘结钕铁硼——以快淬钕铁硼磁粉与橡胶或环氧粘结剂混合后高压压制成型,再经热固化制成。无需烧结,压制近净形状,尺寸精确、无加工裂纹。
模压钕铁硼与其他粘结钕铁硼相比磁力如何?
+
在所有粘结钕铁硼形态中磁能积最高——骏材 GPM 系列(GPM-2 至 GPM-13L)(BH)max 可达 104 kJ/m³(GPM-13L 典型范围上限),约为 N35 等常用烧结牌号(约 280 kJ/m³)的三分之一,以此换取粘结磁体的形状自由度。
模压钕铁硼的最高工作温度是多少?
+
最高 180 °C,对应高矫顽力牌号 GPM-8H(Hcj 1040–1360 kA/m)与 GPM-8SR(800–1120 kA/m),适用于高温电机与传感器场景。GPM-10H(Hcj 720–840 kA/m)与 GPM-12H(720–800 kA/m)为 160 °C,常规牌号为 120–160 °C。
模压钕铁硼能做哪些形状?
+
磁环(外径 3–60 mm、壁厚 ≥ 0.6 mm)、方块与瓦片、电机转子弧段、金属/塑料轴芯嵌件注塑件,以及传感器与编码器用薄壁圆柱——均压制近净形状,后加工极少。
